QRB Prinzip
QRB Prinzip

Rohrbogen

QRB (Quadratischer Rohrbogen) - sanfte Umlenkung, - hochverschleißfest, - optimierte Geometrie

Verschleißschutz im Quadrat . . .
. . . beim pneumatischen Transport von abrasiven Schüttgütern

Der Verschleiß im Rohrbogen beim pneumatischen Transport von abrasiven Schüttgütern bereitet Probleme.
Auf dem Markt existiert eine Vielzahl von unterschiedlichsten Rohrbogenformen wovon auch einige verschleißarm sind. Ein großer Nachteil ist jedoch, dass sie aufgrund ihrer Form das Fördergut stark abbremsen und beim Austritt aus dem Rohrbogen wieder stärker beschleunigen mit der Folge eines höheren Druckverlustes. Andere benutzen das Fördergut als Prallfläche, was bei empfindlichen Gut zur Zerstörung des Produktes führen kann.

Der QRB* löst die Problematik durch:

  • Eine sanfte Umlenkung ( min. Biegeradius = 6 x Rohrdurchmesser),
  • Einen hochverschleißfesten, abriebbeständigen Werkstoff,
  • Eine optimierte Geometrie,
  • Servicefreundlichkeit durch Auswechseln von einzelnen Bogensegmenten,

*QRB = quadratischer Rohrbogen

Das Ergebnis: Lebensdauer im ”Quadrat”,

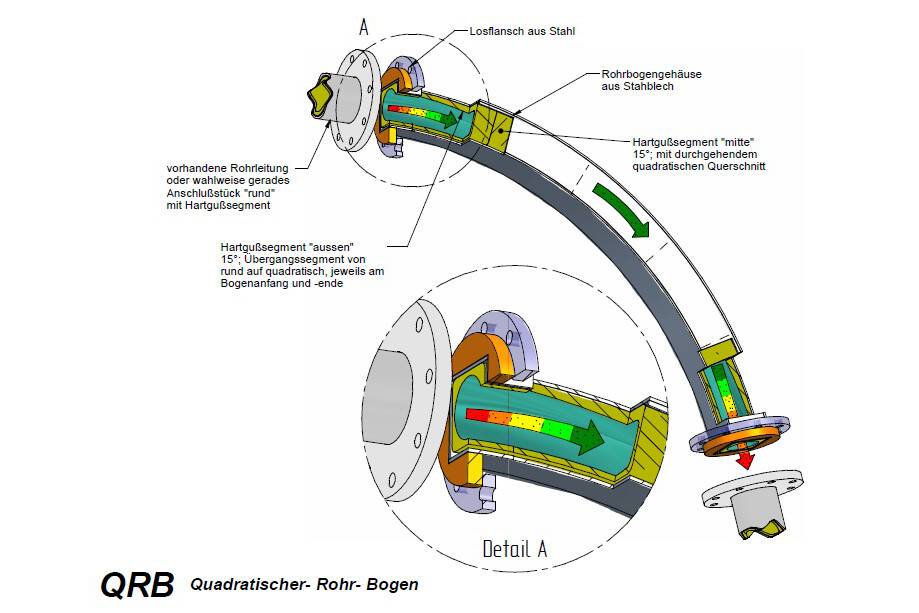

Das Prinzip:

Durch eine sanfte Geometrieänderung des kreisförmigen Rohrquerschnitts in einen quadratischen im Scheitelpunkt des Bogens erfolgt eine Verteilung des Fördergutes auf eine größere Fläche, anstelle einer Konzentration in einem kreisförmigen Querschnitt.
Die Geometrie in Verbindung mit dem hochverschleißfesten Werkstoff DE28 garantiert eine lange Lebensdauer.
