Bei der Holzverarbeitung fallen große Mengen an Holzspänen und Hackschnitzeln an. In vielen Betrieben werden diese Reststoffe zur Energieerzeugung genutzt und zur Strom- und Wärmegewinnung verbrannt.
Holzspäne sicher überwachen
Bei einem großen europäischen Hersteller von Holzwerkstoffen werden die anfallenden Holzabfälle in einem betriebseigenen Biomassekraftwerk genutzt. Die Materialien werden zuvor in mehreren Siloanlagen zwischengelagert und anschließend zur Energieerzeugung verbrannt.
Die Füllstandüberwachung der Anlage erfolgt zentral über ein Leitsystem. Insgesamt sind rund 300 Messpunkte in die zentrale Anlagenvisualisierung eingebunden. Zur Grenzstandmessung in den Silos waren bereits Drehflügelmelder der UWT Serien Rotonivo® RN 6003 und RN 6004 installiert.
Herausforderung: Hohe Temperaturen und schnelle Statuserkennung
Durch die direkte Nähe des Kraftwerks sowie die abstrahlende Wärme herrschen auch in den Siloanlagen erhöhte Prozesstemperaturen. Gleichzeitig müssen Betriebszustände schnell erkannt werden können, um Serviceeinsätze effizient durchzuführen und Anlagenstillstände zu vermeiden.
Trotz der vorhandenen zentralen Prozessvisualisierung entstand daher der Wunsch nach einer zusätzlichen lokalen Statusanzeige direkt am jeweiligen Silo. Ziel war es, die aktuellen Schaltzustände unmittelbar vor Ort erkennen zu können, ohne zuerst das zentrale Leitsystem aufrufen zu müssen.
Robuste Drehflügelmelder für anspruchsvolle Prozesse
Für die Grenzstandüberwachung sind Rotonivo® Drehflügelmelder bereits seit längerer Zeit im Einsatz. Die Sensoren wurden speziell für anspruchsvolle Schüttgutanwendungen entwickelt und eignen sich für Voll-, Bedarfs- und Leermeldungen in Lager- und Prozessbehältern.
Der Rotonivo® RN 6003 kann für Prozesstemperaturen bis +250 °C und Prozessdrücke bis 10 bar ausgelegt werden. Der RN 6004 eignet sich sogar für Anwendungen mit Prozesstemperaturen bis +600 °C.

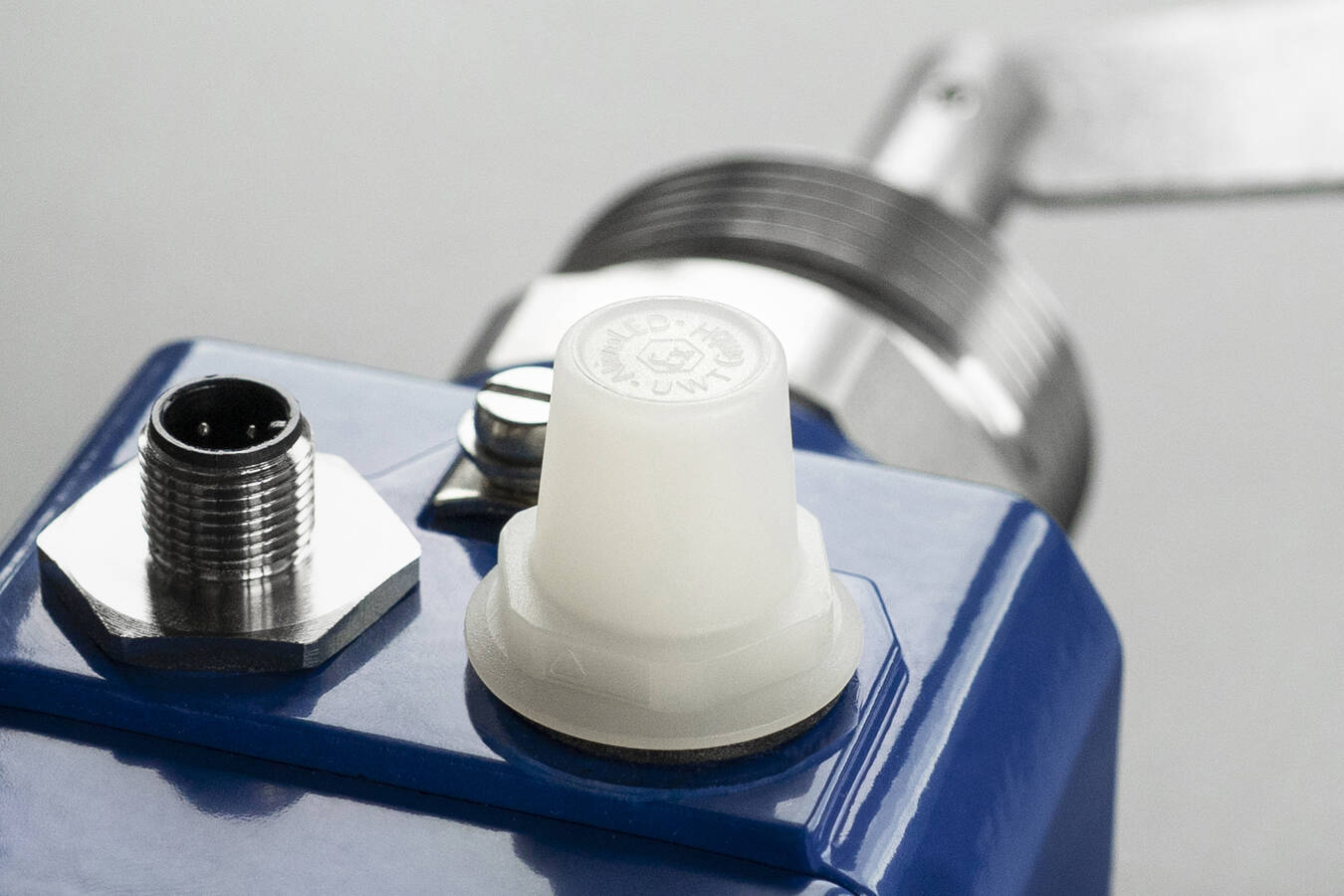

Beide Geräte verfügen über robuste Gehäuseausführungen für den Einsatz in explosionsgefährdeten Bereichen sowie über eine SIL2-Zertifizierung. Große Anschlussräume erleichtern die Verdrahtung und unterstützen die einfache Nachrüstung zusätzlicher Komponenten wie der NivoLED® Signallampe. Zudem sind die Drehflügelmelder mechanisch hoch belastbar.
Lösung: Nachrüstung mit NivoLED® Signalleuchten
Um die Übersichtlichkeit direkt an den Silos zu verbessern, wurde zunächst testweise als Praxistest ein Silo mit bereits installierten Rotonivo® Grenzstandmeldern um die NivoLED® NL 9000 Signallampe erweitert.

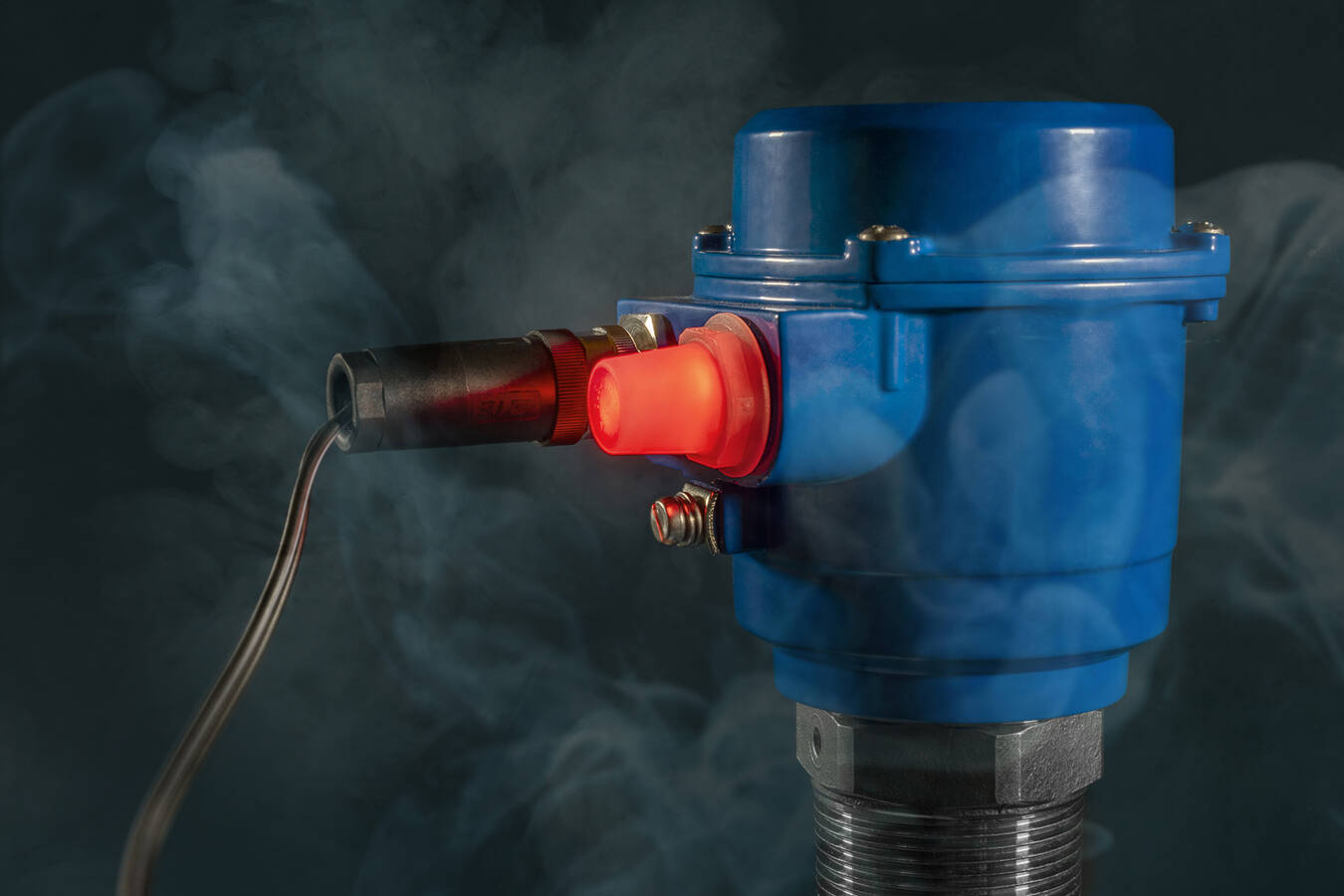

Die LED-Leuchte visualisiert den jeweiligen Schaltzustand direkt an der Messstelle und ermöglicht dadurch eine schnelle optische Orientierung im Anlagenumfeld. Ihre 360°-Sichtbarkeit sowie die zweifarbige LED-Anzeige in Rot und Grün mit hoher Leuchtkraft sorgen dafür, dass Schaltzustände auch aus größerer Entfernung oder schlechten Sichtverhältnissen zuverlässig erkannt werden können.
Bereits während der Testphase zeigte sich der Mehrwert der lokalen Statusanzeige. Definierte Grenzstände konnten schneller erkannt und Wartungs- sowie Serviceeinsätze effizienter durchgeführt werden. Dadurch ließen sich Reaktionszeiten verkürzen und potenzielle Stillstandszeiten im laufenden Betrieb reduzieren.
Nach den positiven Erfahrungen wurde die Lösung auf weitere Messstellen ausgeweitet. Insgesamt kamen 18 zusätzliche NivoLED® Signallampen in der bestehenden Anlage zum Einsatz.
Kundennutzen: Mehr Übersicht und schnellere Reaktionszeiten
Durch die lokale Statusvisualisierung ergeben sich insbesondere in weitläufigen Industrieanlagen mehrere Vorteile:
- bessere Übersicht direkt an den Silos
- schnellere Erkennung von Schaltzuständen
- vereinfachte Wartungs- und Serviceeinsätze
- reduzierte Reaktionszeiten im Störungsfall
- Unterstützung der Prozesssicherheit im laufenden Betrieb
Die lokale Statusanzeige hilft dabei, Arbeitsabläufe effizienter zu gestalten und unnötige Wege oder Verzögerungen zu vermeiden.
Ausgelegt für Ex-Bereiche in der Holzverarbeitung

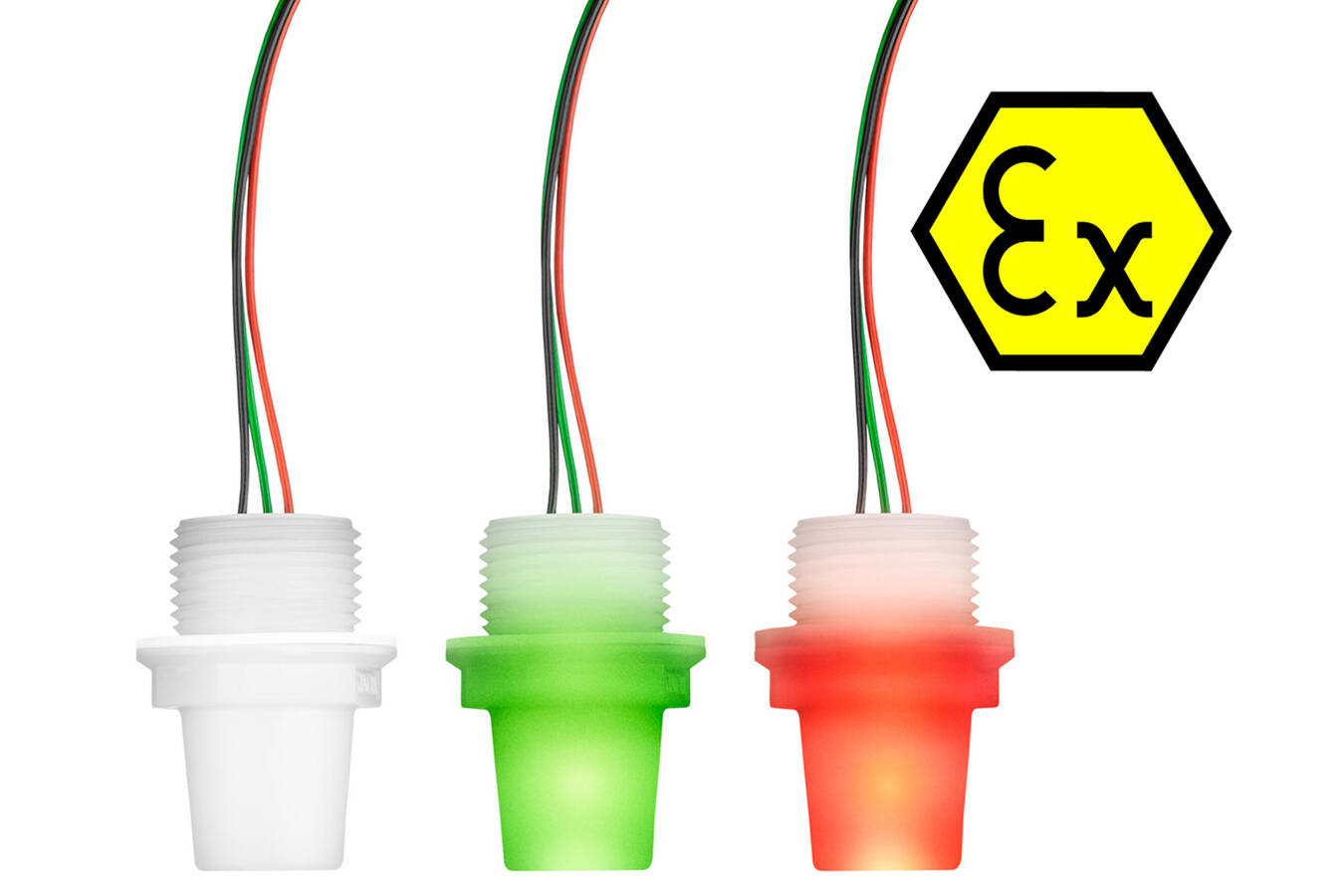

Die eingesetzte NivoLED® wurde speziell für industrielle Anwendungen in anspruchsvollen Umgebungen entwickelt. Die Signalleuchte verfügt über eine gut sichtbare 360°-LED-Anzeige zur Visualisierung von Sensor- und Anlagenzuständen.
Dank robuster Bauweise sowie entsprechender ATEX- und IECEx-Zulassungen eignet sich die Lösung besonders für explosionsgefährdete und staubintensive Bereiche, wie sie in der Holzverarbeitung vorkommen.

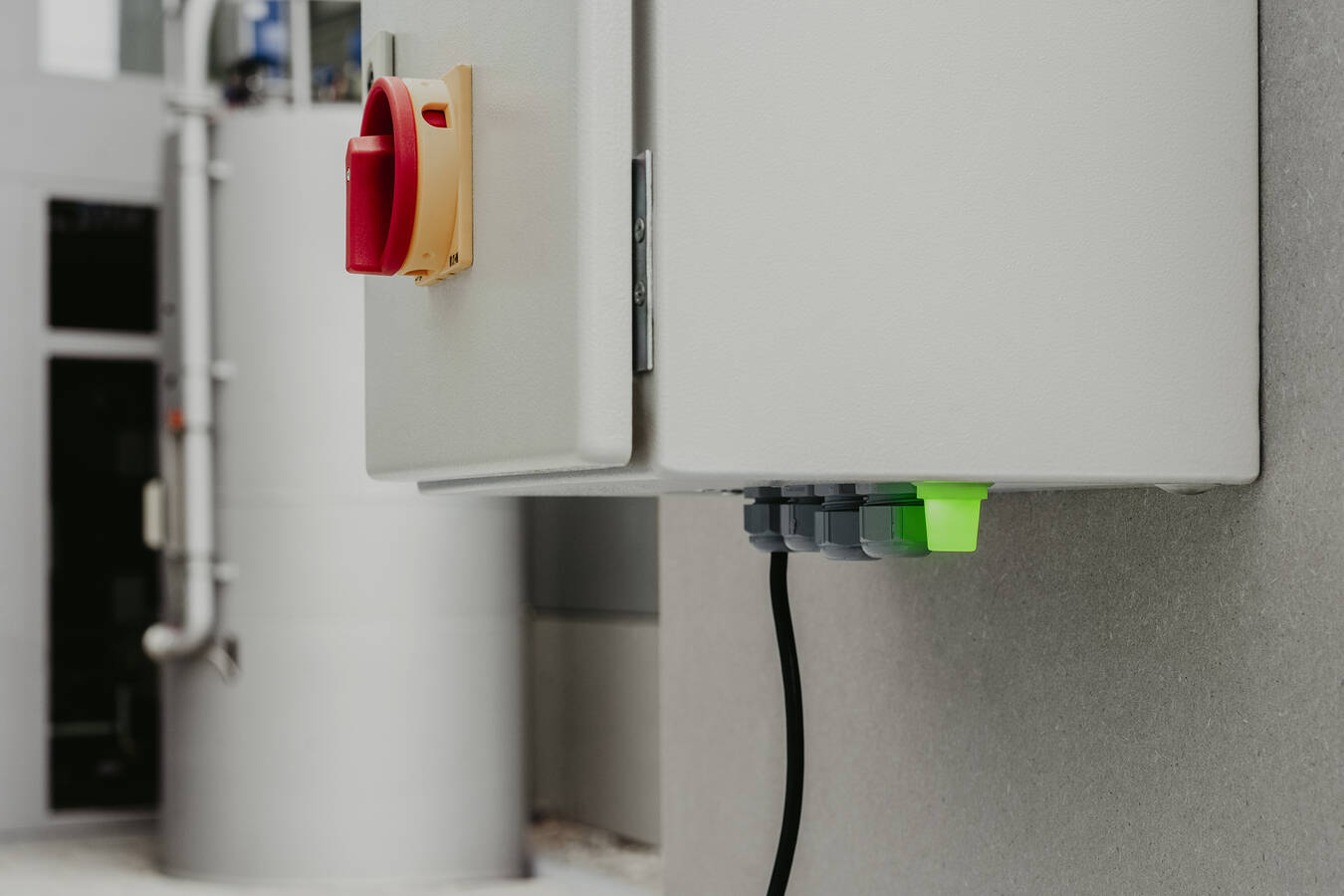

Die Signalleuchte kann flexibel direkt am Sensor, an Schaltschränken oder in Prozessanlagen integriert werden und eignet sich zudem für die einfache Nachrüstung bestehender Anlagen.
Kleine Erweiterung mit großem Effekt
Das Praxisbeispiel zeigt, dass bereits vergleichsweise kleine Erweiterungen bestehender Messstellen einen spürbaren Mehrwert im Anlagenbetrieb schaffen können. Insbesondere in komplexen Industrieanlagen mit vielen Messpunkten trägt eine direkte lokale Visualisierung dazu bei, Transparenz, Sicherheit und Reaktionsgeschwindigkeit nachhaltig zu verbessern.
